春休みの工作のネタにしてください。

SPK-AUDIOの8cm(3inch)フルレンジユニット用のBOKU式エ型スリットバスレフの設計図です。F03A-8にて設計していますが、振動板面積が近いものであれば使える可能性はあります。コイズミ無線で売っているFR03C・FR03Eなどもしかしたら。使うユニットに合わせてバッフル開口径は調整してください。

◆　F03A-8未使用品をヤフオクに出しています。

板厚は12mmMDF等を想定しています。ちょうどいいのが無い場合、板に応じてmmを足すなどして調整してください。実用上12mm以上の板を推奨します。背面は1.5～2倍の板厚が必要です。ここでは12mmをはり合わせて24mmとしています。設計図は1台分です。ステレオ再生には2台必要ですので、切り出す板の大きさに合わせて板取り図を変更してください。

吸音材は背面内側にかなり薄いフェルト、エ型部分の各々の部屋のバッフル側板にポリエステル系合成繊維（ダクロン）やサーモウール、スポンジフィルター、モルトフィルターやグラスウール等を貼り付けます。インピーダンス測定しながら調整してみてください。

50Hzに一つ目の山、100Hzと200Hzの間に二つ目の山が来る形が理想形です。

作ってみた感想などありましたら教えて下さい。うれしいです。

みなさん、こんにちは。

朝色々やって時間が少しできたので、

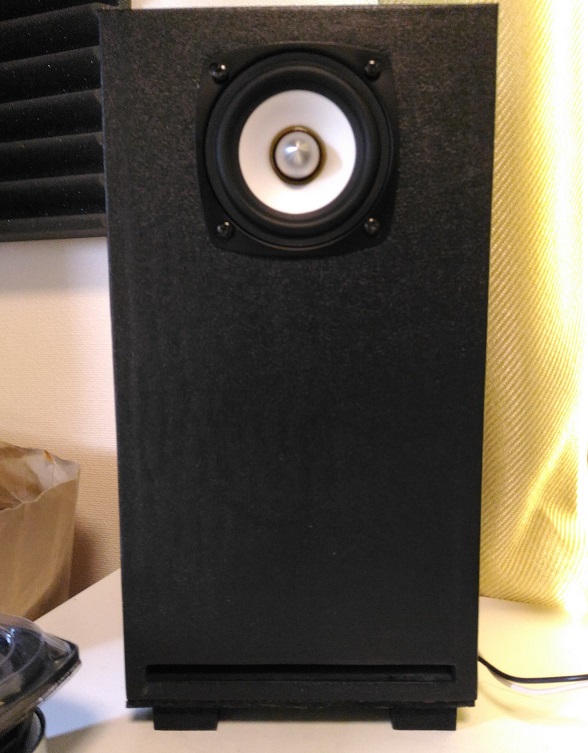

以前TangBand W3-593SG用に調整した自作箱を再調整し、

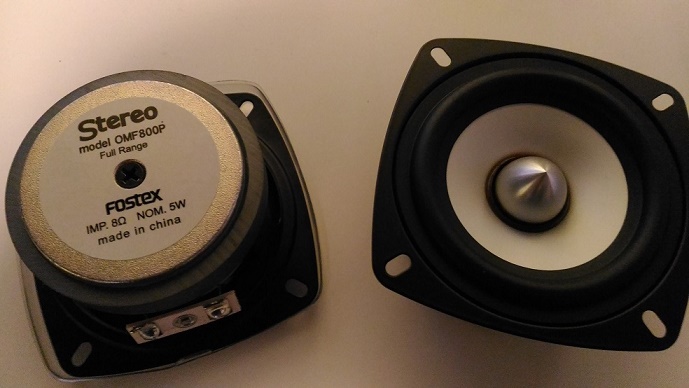

Fostex OMF800P の実験用にしました。

箱の元々設計がＭ800用なので、
それ程無理ないかな～と思っていたのですが、
キャラクターが結構違うので、「？？？」となり最後の方で
木一本入れるか入れないかの大きな差で調整。

前と今回どっちが好きかといわれるとＭ800。
今回のは高域をかなり弄ったみたいで、
「ＦＯＳＴＥＸ病癖」がでています；「ハイ上がり」気味。
「いわゆるメタルコーン」の印象そのもので、
このユニットでメタルコーン全体を評価されると
色々と問題がある気がします。

高域の味付けについては、
メーカーの好みがこっちなんだと勝手想像。
好きな方も結構いるのかと。

前回の「Ｍ800」の方は異端児で、丸めた高域と
低域が一定バランスだったようです。
音量を入れた時の懐もよりあった気が。
シャキっとした音は今回の方。
Ｍ-800は中高音がＸなように思われる方もいらっしゃるようですが、
きちんとネットワークを組んだり、箱を作るとそれ程でも無い印象。
低音もチューニングで一定量抑えることも可能。
その辺はやはり箱の作り方次第かと、、、。

今回のOMF800P は大きな箱や従来型バックロードなど
箱自体が響くものに合わせて作ったように思います。
そのまま使うと音像（幅）が少々狭い。
音は「はっきり」し、高域は「M800より出て」いますが、
ギュッと真ん中ちょい奥に列で並んでしまった感があります。
音定位が同じ箱でかなり変わる為、その辺考えないといけないですね。
（※大きな箱だとさほど違いが無いかもしれません）
最近のスピーカーの味付け（トレンド）ですか？
同じような性格のものを別メーカーで聴きました。
昔の逆？　メガＢＡＳＳ、重低音の逆；で
高域をいじったスピーカーを最近聴きます。

＝＞出品物はその辺、元を損なわない位に調整しています。

低音自体は出ていますので、どのレベルの低音かはさておき、
このユニットで低音が出ない（＝スカスカ、シャリ）箱は
確実にユニットと合ってないか、そういう設計です。
電気回路によるブーストの必要性は感じません。
アンプも少なからず影響はしますが、それ以上に箱。
僕のでこのアンプ位のものでも、サイズなりに出てます。
スピーカー用箱の違いは、恐らくみなさんが
思っている以上に大きいです。
自作されている方なら分かっていただける話と思います。
ケーブル、電源とか以前の、より重要な要素。（＋視聴部屋環境）

とりあえず文章だけじゃ分からないと思いますので、
実物を聴きたい人用に夜に出品。
https://page.auctions.yahoo.co.jp/jp/auction/d240794369

動画で聴くのと実物ではまた違う経験ができます。
実物は特徴をチューニングである程度コントロールして
（でも殺さず）楽しめるようにしたつもり。
