REW 32bitJAVA環境用音響ソフトの簡単な使い方

みなさん、こんにちは。 今回は以前紹介したREWについて書きます。
（これは私のオリジナル記事でNaverにまとめもあります。
いずれも私本人に帰属する文章です)

まずＲＥＷをダウンロードしますが、必ずＪＡＶＡ実行環境なしのを選んで下さい。
（64bitWindows7でインストーラーが途中までしか行かない不具合があり）
REWは32bitアプリです。64bitの方にはちょっと不向きかも(使えますが)。

ＪＡＶＡは３２ビット版と64ビット版があり、６４ビットＯＳでは
どちらも混在できます。ですので３２ビット版をOracleのページから
ダウンロードしてきます。
こちら＞＞　https://java.com/ja/download/manual.jsp
から[Windows オフライン] 48.71 MB
jre-8u91-windows-i586.exe　をダウンロードしてインストールします。
少しインストールに時間が掛かります。気長に待っていて下さい。

インストール後、こんどはＲＥＷをダウンロードしインストールします。

イメージ 1

起動すると、初回はこの画面（メイン）ではなく、Preference画面になると思います。

イメージ 2

ここで出力、入力カードの選択をします。Output Device ,Input Device　ですね。
選んだら下の方のLevelsから ”Use main speaker test signal to check/"を
選びます。初期はSubwooferになっていますので注意！
選んだら、「Check Levels…」ボタンを押します。出入力の設定が
間違ってなければ、左側のOutとInのレベルメータが動作します。
（入力にちゃんとマイクを接続して下さいね！２インならＬかＲかを選択）
次にお隣の　Mic/Meterタブに移動します。

イメージ 3

こんな感じでマイクのキャリブレーショファイルが指定できます。
無い場合はとりあえず[ Mic or Z weighted SPL meter]にしときましょう；
今回はべリンガーECM8000を使うので、キャリブレーションファイルがあります。

エ？！どこにあるの？？　そうです公式には無い～確か。
本当はマイク個々のcalファイルが無いと、良い測定はできないのですが、
外国の方がECM8000ファイルを
ダウンロードできるようにしてくれています。
（でもこれはその方のECM8000の値ですよ。個体差があるので）
http://www.sonicstudio.com/amarra/irc_mic.php
(http://downloads.sonicstudio.com/mic_calibration_files/ECM_8000_cal_file.zip)
このＺｉｐファイルを解凍すると、ECM8000 Calibration File.txt ができます。
このテキストファイルを上記ＲＥＷ画面から指定してあげます。
そうするとECM8000補正がかかります。
設定画面を閉じて、さあ測定だ！と、、、

イメージ 4

ボタンを押すと、ＳＰＬレベルの設定が済んでないよ！という警告が出てきます。
ＲＥＷが持っている測定信号を使う設定にして、ＳＰＬをあわせます。

イメージ 5

ＯＫすると、こんな画面になります。ならない人は後の記述を読んでください。

イメージ 6

測定したいスピーカーからテスト信号が出ていると思いますので、右のＳＰＬ値
と左のリアルタイムで変化しているＳＰＬ値が一致するように右の値を設定します。
※この画面は実はメイン画面のＳＰＬ Meter（２）から

イメージ 7

をだして、Calibrateボタンを押すのと同じです。
ともあれ、ウィザードに沿って進めていきましょう。
大体ＳＰＬが一致したところで右のFinishedを押します。
そうすると次の画面がでます。
これは測定できた最大ＳＰＬ値という意味。

イメージ 8

僕はご近所迷惑を考えて、これぐらいの値にしておきました。
100dBは危険ですよ。次に実際に測定する画面になります。

イメージ 9

20ｈｚ～20ｋＨｚ、-10dB~19.2dbFS、Ｓｗｅｅｐは1回にします。
Check Levelsを押すと入出力レベルが測定音量を再度チェックできます。
が、ここまでウィザードに従っていれば問題ないはずです。Level OKに。
さあ、Start Measuring ボタンを押しましょう！
測定されて、ＳＰＬ/Phaseグラフや各種グラフ表示が出ます。
出てないものは Generateボタンがあるので
それを押すと計算して画像化してくれます。

イメージ 10

54号機の歪みグラフです。高域なんかは中々いいんじゃないでしょうか？
特にボーカルモノとかがこの帯域ですからね。

イメージ 11

こんなのや、

イメージ 12

こんなのまで、表示できる　なんともマニアックな仕様です。
ＰＣソフトでなんでもできる。（惜しむべきは３２ビットアプリ仕様）

ASIOも使えるのだが、僕のASIOドライバは64bitのため動作せず。
各グラフの上のほうにスクリーンキャプチャアイコン（カメラ）があります。
押すと、画像ＪＰＧ、ＰＮＧで保存してくれます。至れり尽くせり。

イメージ 13

イメージ 14

保存イメージの横幅を聞いてきますので、僕はブログ用に640ピクセルにしてます。

イメージ 15

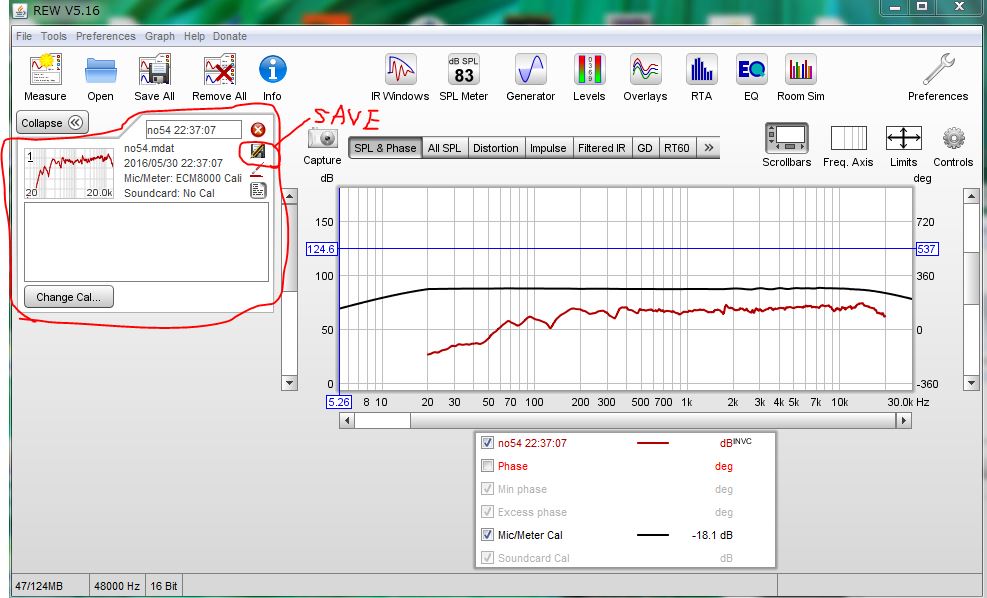

測定した結果はこのようにメイン画面にストックされていきます。
当然5.1ｃｈ計測とかだと６列になるわけです。
データーをフロッピーアイコンでセーブしておくと、次回Ｏｐｅｎで読み込めます
ので、比較できます。　便利だこれは。。。そして　フリーウェア。。。
まだまだルームセッティング等の画面がありますが、そちらの解説は
某雑誌の連載をお読み下さい（多分記述がある、、はず！？）
