みなさん、こんばんは。
いつものように、ようやく自分の自由時間がやってまいりました；
貧乏性で休む時間も惜しいので、日々工作や研究、学習などやってます。
（手を動かしている方が、気分が紛れるので忙しいのは半分意図的にです）
今回は大分前にお約束？していた「太陽光発電（趣味レベル）」
のお話しの序章(再録)です。
ここでは、家電を動かすやオフグリッドという
実用性レベルの装置はひとまず置いておき、趣味でやることをまず。
僕の場合で。
[動機]
◆震災経験が複数回な為、ああなればこうなるが分かっている
◆ボランティア経験の為、水、電気の重要性が分かっている
◆社会インフラから、切り離した（ある程度の）自足体制にしておく
（沈むプレートの極に住んでる住人なんで；）
◆輸入に頼らないエナジー（しかも自然から）は重要
◆市場があるから、製品種類が豊富で大量生産により、価格もこなれている
↑ここまでは真面目な話；
↓楽しい話；
●電源をＤＣ化すると色々楽しい；
日本のガラパゴスなＡＣ事情を考えるだけで、、、
◆バッテリー直、いいことある
◆発電能力は太陽エネルギーのほんの少ししか使えていないが、
人間のことだから、変換効率など将来、技術、価格に上積みできるはず
（出始めから現在では価格が大幅に下がり、敷居が趣味レベルに）
◆先人がいるから情報が豊富

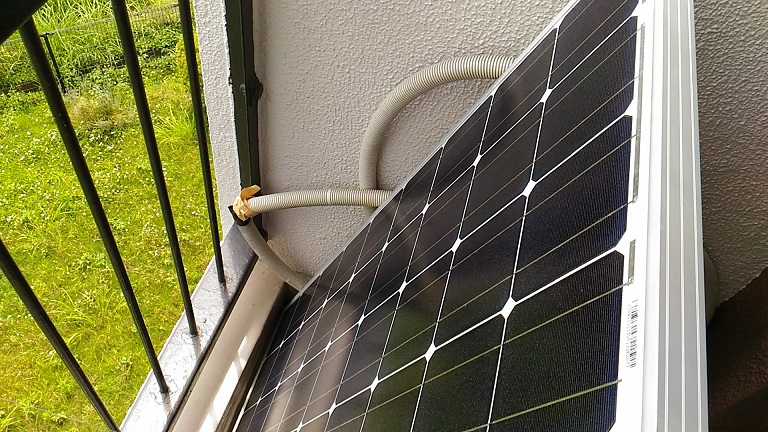

我が家は現在 100Ｗパネルｘ１、50ｗパネルｘ1の
極小規模実験レベルの状態。まだ完全に設置できていませんが、
工事が必要ではなく、立てかけて、風に飛ばされないように固定して位。
手すりなどが影を落とすため、効率はかなり低下していますが、
これでもモバイル機器やノートＰＣ位は動きます。
借家だと屋根に置いてとかできませんから
使い方（趣味）次第ではＯＫ（安価な単結晶パネル）。
楽●市●で大分前に買った初心者用「はじめようセット」の一部。
rakuten.co.jp/looop-shop (＜＜大人の事情でこの表記）
ヤフーショッピングやヤフオクでも同様のものが手に入ります！
※大人の事情で太字にしておきました；
で、導入に必要なもの。。。。
◆なんとなく予備知識（なくてもよい）
http://home.sato-gallery.com/research/solar_kihon/Chap1_v2.pdf
電気の基本知識は必要。
◆システム（趣味レベルで）
色んな家電を動かしたい ＞＞ 24Ｖのシステム。
実験、趣味レベル、バイクバッテリー（MF、ディープタイプ）と
兼用したい＞＞ 12Ｖのシステム。
どのくらいの時間、動かしたいかでバッテリーや太陽電池が複数必要。
（ＨＰの時間やバッテリースペックはあくまで理想値）
バッテリーは電池の法則通りのつなぎ方。（危険性は考慮）
太陽電池の場合＞https://looop.club/editorials/detail/115
趣味の実験程度なら１個で。より本格的にやりたい場合、２個～～。
12Ｖ+12Ｖの２４Ｖの場合、24Ｖ対応の太陽パネルが必要（12Ｖ品より高い）。
12Ｖ-12Ｖの12Ｖの場合、劣化で非推奨だが上記のつなぎ方で
運用している人が多いよう。
◆太陽光パネル
単結晶のものを。空き耕地などに設置する場合は
多結晶でも。（最近は単結晶がかなり安い）
太陽光パネルは逆流防止用のダイオードが背面ボックスに
ついています。（ごく稀にＤＩＹ用途で入っていないものがあり後付け）
夜間にパネル側（逆方向）に流れないように保護のため。
パネルは10～２５年の保証がついています。
◆PVケーブル（ＭＣ4）
防水＆シールド仕様。パネル側がこれなので便利。
太陽光発電のスタンダードケーブル。オスメスがある。
オスメス（計２本）でセット（+-）なので、注意。
◆バッテリー
シールドタイプでメンテナンスフリーのもの！
（ディープサイクル推奨）
http://www.chikuden-sys.com/category/battery_list.asp?bid=14
僕のはＧ&Yu＝100Ｗ，LONG=50W.
鉛で重い。LONGが入手性と値段で、実験用にはいい。
ACデルコ、オプティマが高級品？
リン酸鉄リチウムイオンもある。
問題になるのが、使用後のリサイクや回収。
鉛バッテリーは廃棄（カーショップやガススタンド）が容易。
リチウムイオンはリサイクルマークがあれば電気屋など。
（ただし太陽光用のものなどを引き取ってくれるかは事前要確認）
（一部チャージコントローラーとの相性がある模様（未確認）＝リチウム）
◆チャージコントローラー
チャージコントローラー。12Ｖ用と24Ｖ用、両対応がある。
両対応品がお勧め。後はチャージする方式で値段の差
（趣味レベルではそれほど気にしなくてもよい）
http://www.chikuden-sys.com/solar/chargecontroller.asp
チャージコントローラー自体の消費がある、
10mA～200mA位。液晶などついた機種ほど消費が多い（けど便利）。
チャージコントローラは数年経過で故障する場合があるので、
あまり高価なものは要らないかも。（僕も２台目です）
チャージコントローラーへの負荷（機器）の接続は非推奨。
ＬＯＡＤという端子がある（アイコンは電灯）が、
ここには小ＷのＬＥＤ灯やUSB機器位。
http://www.solar-make.com/faq/dc-ac-inverter-connect-battery/3374/
◆DC-ACインバーター
ＡＣの機器を動かしたいときのオプション。正弦波を推奨。
疑似だと動かないものやノイズの原因に。正弦波でも安いものは…
今のところ、電菱denryo かCOTEKの二択。（高いけど）
オーディオやりたい人は勿論上記。
これ自身の消費電力が結構あるので、非力なシステムに大Ｗ数のものはＮＧ。
僕位の規模では300～400Ｗ以下のもの。
これ自体の保護回路はまともな物ならあるので気にせずともよい。
◆リレーとヒューズとヒューズボックス（車用のでも可）
どれも保護用。DCバッテリー直など配線するときは
カーアクセサリーを配線する要領と同じ。エーモンに聞いて下さい；
僕はチャージコントローラのＬＯＡＤをリレー起動シグナルにして、
電流自体はバッテリーからとる配線にしています。（ついでにヒューズもいれる）
注意すること、その他：
◆太陽光パネルが発電中に配線などを弄らないこと！
（日中はパネル全体を毛布などで覆って確認後作業）
◆バッテリーに負荷が無い場合、配線接続時に火花が飛ぶ事があります
つないでいる機器がオフになっていることを必ず確認して作業。
シールドバッテリーではそれ程。以外は危険（水素）。
バリスタを入れとく人もいる模様？…
◆太陽光発電システムとＡＣからのバッテリー充電機を同時併用しないこと！
◆発電能力は高低があり、バッテリー消費によっては充電容量回復までに
かなり時間を要する場合があるので、気長に。
◆極端に高温多湿のとこに設置するのは止めましょう。
（パネルはもつがチャージコントローラーなどが故障）
